氣動硬密封對夾蝶閥

氣動硬密封對夾蝶閥

產品型號：D673H

公稱通徑：DN50~1200mm

適用壓力：PN1.0-2.5MPa

工作溫度：碳鋼：-29℃～425℃、 不銹鋼：-40℃～650℃

閥體材質：碳鋼（C）、不銹鋼（P4、P6）

適用介質：水、空氣、天然氣、油品及弱腐蝕性流體

連接方式：對夾式

驅動方式：氣動




產品概述

氣動對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能。


產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕、使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金、密封面耐磨損、使用壽命長。

4、大規格蝶板采用絎架結構，強度高、過流面積大、流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響,可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝,便于用戶使用。

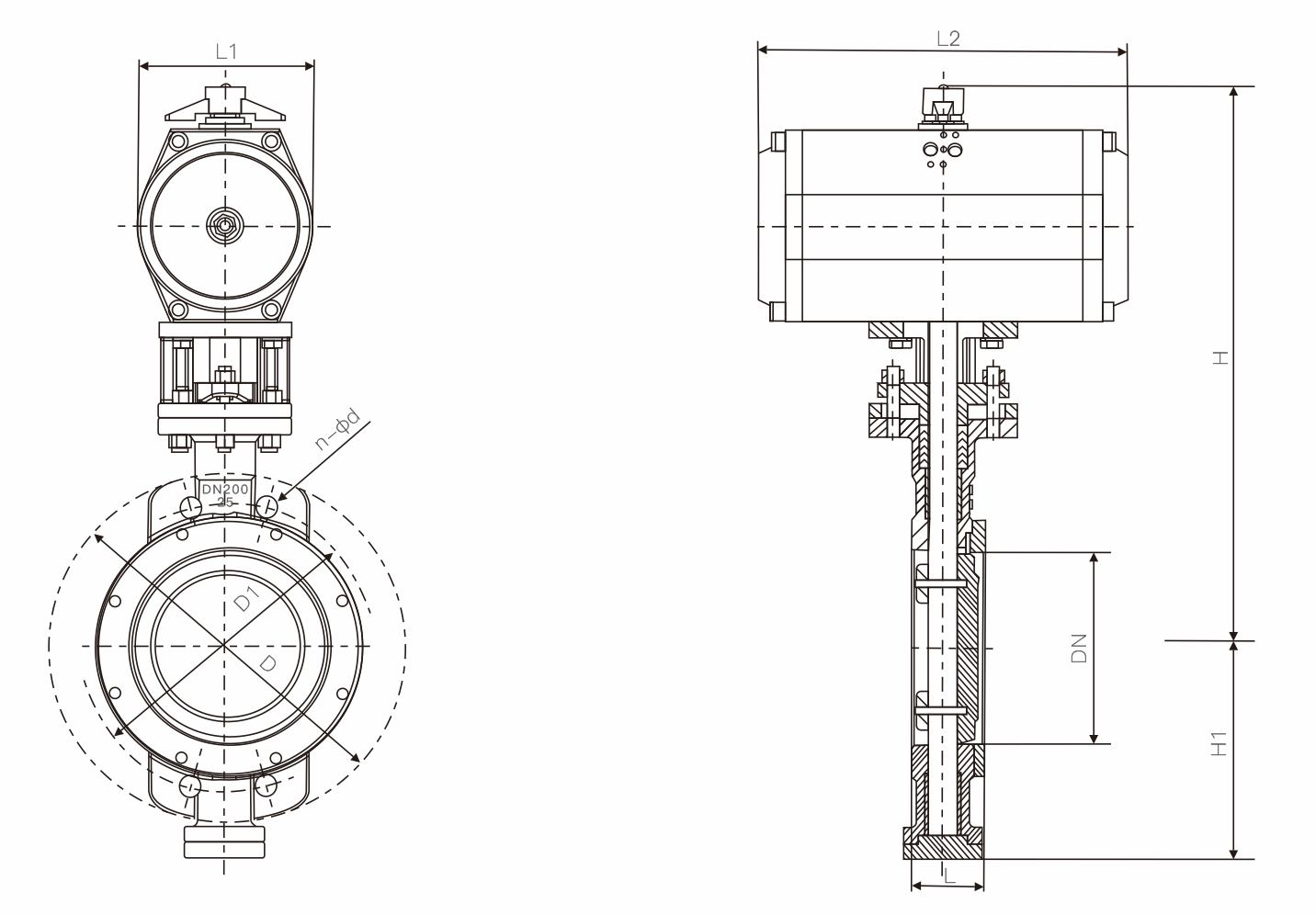

主要連接尺寸

公稱通經（DN）

主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-ФM D1 4-ФM D1 4-ФM
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 420 138 180 Ф18 180 Ф18 190 Ф23
125 64 460 164 210 Ф18 210 Ф18 220 Ф27
150 70 555 175 240 Ф23 240 Ф23 250 Ф27
200 71 605 208 295 M20 295 M20 310 M24
250 76 680 243 350 M20 355 M24 370 M27
300 83 800 283 400 M20 410 M24 430 M27
350 92 835 310 460 M20 470 M24 490 M30
400 102 915 340 515 M24 525 M27 550 M33
450 114 960 380 565 M24 585 M27 600 M33
500 127 1020 410 620 M24 650 M30 660 M33
600 154 1225 470 725 M27 770 M33 770 M36
700 165 1355 550 840 M27 840 M33 875 M39
800 190 1470 640 950 M30 950 M36 990 M45
900 203 1545 710 1050 M30 1050 M36 1090 M45
1000 216 1795 770 1160 M33 1170 M39 1210 M52
1200 254 1965 890 1380 M36 1390 M45 1420 M52

冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。


歡迎您訪問我們的網站，如有任何疑問，您可以致電給我們，我們一定會盡心盡力為您提供高品質的服務，詳細咨詢：15000098987。
