氣動通風法蘭蝶閥

氣動通風法蘭蝶閥

產品型號：D641W

公稱通徑：DN50~2000mm

壓力范圍：PN0.25MPa~0.6MPa

適用溫度：-40～+425℃

設計標準：JB/T8692-1998

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992

連接方式：法蘭式

應用范圍：冶金、環保、化工

驅動方式：氣動、調節閥型、開關型


產品概述

氣動通風法蘭蝶閥是對于各個行業通風系統而設計的一款閥門，主要由氣動執行器和通風蝶閥裝配而成。通風蝶閥的選材上是根據現場使用高溫和常溫而定的。該閥主要適用于冶金、環保、化工、電站、玻璃等行業中的通風系統管道上。利用壓縮空氣為動力接受工業信號指令，驅動閥桿帶動碟板的旋轉來完成閥門的開關和調節。


產品特點

1、設計新穎合理，結構上，操力矩小。并且操作簡便，開關靈巧啟閉迅速。

2、可根據現場的壓力和溫度來選擇閥門的材料以滿常溫、高溫不同溫度條件等。

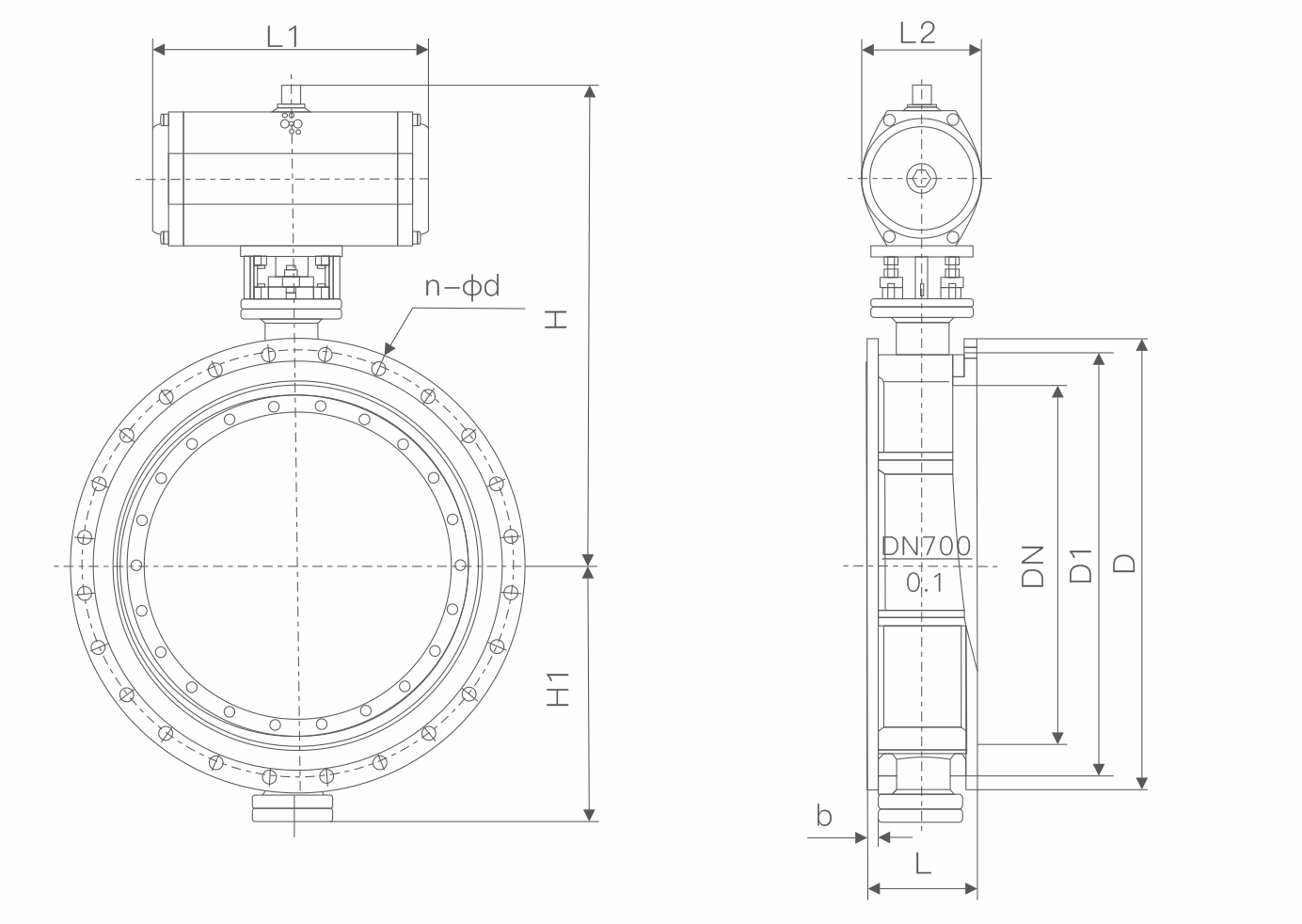

主要連接尺寸

公稱通徑 結構長度 外形尺寸(參考值） 連接尺寸（標準值） 重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H1 A D D1 n-d D D1 n-d
50 2 108 70 337 180 140 110 4-14 140 110 4-14 16
65 2-1/2 112 80 357 180 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 1375 1320 32-30 1405 1340 32-33 750
