襯氟旋啟式止回閥

襯氟旋啟式止回閥

產品型號：H44F46
公稱通徑：DN15～DN500
結構形式：旋啟式
公稱壓力：PN0.6MPa～1.0MPa～1.6MPa
連接方式：法蘭
適用溫度：-50oC～+150oC
驅動方式：介質推動
連接材質：鑄鐵、鑄鋼、不銹鋼
適用介質：王水、硫酸、鹽酸、氫氟酸等

產品概述
      H44F46襯氟旋啟式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

標準規范
      設計制造標準：GB/T 12236
      結構長度標準：GB/T 12221-2005
      連接法蘭標準：GB/T 9113、HG20592-97
      壓力溫度等級：GB/T 12224-2005
      試驗檢驗標準：GB/T 13927-2008


主要零部件的材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
1 閥體、閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 襯里層/閥蓋 襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3 軸、閥瓣（板） 1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

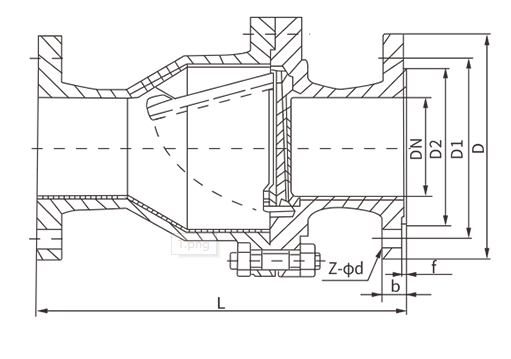

主要外形尺寸 PN0.6MPa
公稱通徑 標準值 參考值
DN（mm） NPS（inch） L D D1 D2 f b Z-Φd B H W（kg）
15 1/2 130 80 55 40 2 12 4-Φ12 105 55 4
20 3/4 150 90 65 50 2 14 4-Φ12 115 58 5
25 1 160 100 75 60 2 14 4-Φ12 128 60 6
32 1 1/4 180 120 90 70 2 16 4-Φ14 145 75 7
40 1 1/2 200 130 100 80 3 16 4-Φ14 160 82 8
50 2 230 140 110 90 3 16 4-Φ14 178 95 10
65 2 1/2 290 160 130 110 3 16 4-Φ14 205 105 20
80 3 310 185 150 125 3 18 4-Φ18 230 120 25
100 4 350 205 170 145 3 18 4-Φ18 255 135 30
125 5 400 235 200 175 3 20 8-Φ18 305 158 50
150 6 480 260 225 200 3 20 8-Φ18 345 180 65
200 8 495 315 280 255 3 22 8-Φ18 415 215 137
250 10 622 370 335 310 3 24 12-Φ18 490 240 150
300 12 698 435 395 362 4 24 12-Φ23 540 265 185
350 14 787 485 445 412 4 26 12-Φ23 585 300 215
400 16 914 535 495 462 4 28 16-Φ23 625 360 244
450 18 978 590 550 518 4 28 16-Φ23 680 385 276
500 20 978 640 600 568 4 30 16-Φ23 740 415 315


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請在訂購產品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
