對夾凸耳式刀閘閥

對夾凸耳式刀閘閥

產品型號：PZ43H

公稱通徑：NPS 2"～32"   DN50～800mm

壓力范圍：CL150   PN10～40MPa

工作溫度：≤200℃

主體材質：碳鋼、不銹鋼

應用范圍：用于自來水、污水、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等

連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

產品概述

      刀閘閥因采用刀型閘板，具有良好的剪切作用，適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。


產品特點
      1、超短結構長度，節省材料，可使管路系統整體重量大大減輕；
      2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性；
      3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏；
      4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活；
      5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物；
      6、采用硬密封不銹鋼材質，閥瓣噴焊處理，可以擴展閥門對溫度、壓力的要求

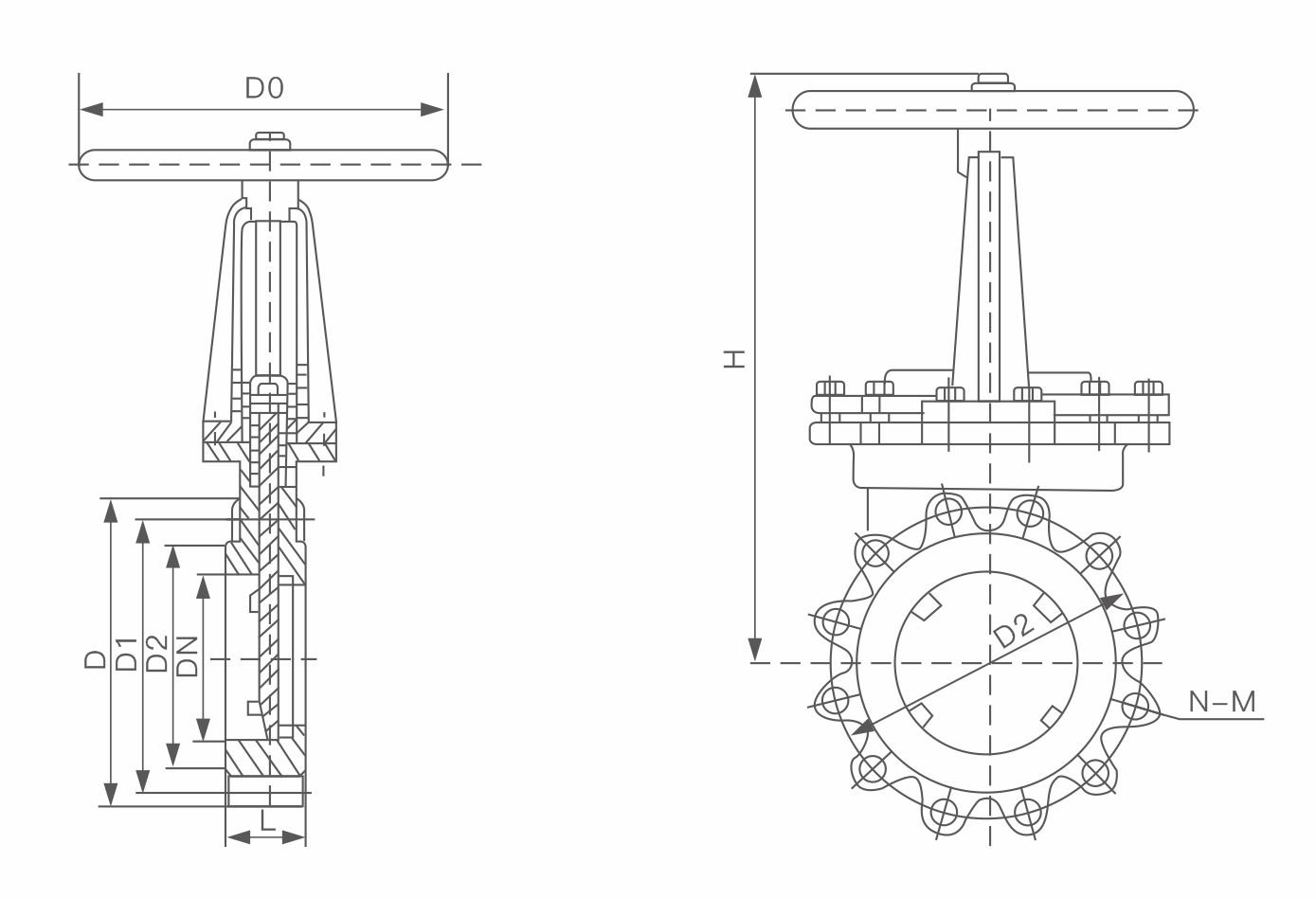

主要外形及連接尺寸

公稱壓力（MPa） DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
700 165 895 840 800 1700 24-M27 600 790
800 190 1010 950 898 2000 24-M30 680 850
900 203 1110 1050 1005 2300 28-M30 680 900
1000 216 1220 1160 1115 2500 28-M30 700 1050
1200 254 1450 1380 1325 2800 32-M36 800 1300
1.6 50 43 160 125 99 285 4-M16 180 8.5
65 46 185 145 120 295 4-M16 180 10.7
80 46 200 160 135 315 8-M16 220 13
100 52 220 180 155 365 8-M16 220 15
125 56 250 210 185 400 8-M16 230 23.5
150 56 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 68 405 355 310 630 12-M22 360 70
300 78 460 410 375 780 12-M22 400 107
350 78 520 470 435 885 16-M22 400 129
400 102 580 525 485 990 16-M27 400 215
450 114 640 585 545 1100 20-M27 530 305
500 127 715 650 609 1200 20-M30 530 410
600 154 840 770 720 1450 20-M36 600 550
700 165 910 840 788 1700 24-M36 600 820
800 190 1025 950 898 2000 24-M36 680 950
900 203 1125 1050 998 2300 28-M36 680 1020
1000 216 1255 1170 1110 2500 28-M42 700 1120
1200 254 1485 1390 1325 2800 32-M48 800 1480
