法蘭伸縮蝶閥

法蘭伸縮蝶閥

產品型號：SD341X/SD342X

公稱通徑：DN100mm-DN1400mm

公稱壓力：PN0.6MPa~1.6MPa

適用介質：水、油品

適用溫度：10℃-80℃

閥體材質：碳鋼、不銹鋼

制造標準：GB/T12238-1989

結構長度：GB/T12221-1989

法蘭標準：GB/T9113-1988


產品概述

      伸縮蝶閥是蝶閥系列的特殊類，是可以一閥兩用的閥門，它集伸縮器和法蘭式蝶閥于一體。該閥能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移，方便閥門管路的安裝于拆卸。本閥適用于食品、飲料、醫藥、純凈管路、工業環保、水處理、建筑、給排水、管路作為介質的接通啟閉或調節流量之用。


產品特點

       1、密封部位可調節更換，密封性能可靠。

       2、結構新穎，設計靈活，重量輕，省力，啟閉迅速。

       3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。

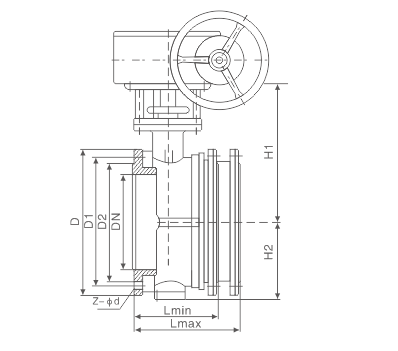

主要外形尺寸

公稱壓力

DN

Lmax

L0

Lmin

D

D1

D2

Z-Φd

H1

H2







 PN1.0MPa


100

196

190

164

220

180

156

8-19

120

239

150

227

210

192

285

240

211

8-23

124

278

200

247

230

212

340

295

266

8-23

170

295

250

267

250

230

395

350

319

12-23

198

357

300

286

270

252

445

400

370

12-23

218

353

350

310

290

270

505

460

429

16-23

253

427

400

332

310

290

565

515

480

16-28

285

465

450

352

330

310

615

565

530

20-28

310

490

500

375

350

330

670

620

582

20-28

340

520

600

420

390

360

780

725

682

20-31

397

610

700

465

430

395

895

840

794

24-31

467

690

800

510

470

430

1015

950

901

24-34

530

765

900

555

510

465

1115

1050

1001

28-34

595

830

1000

600

550

500

1230

1160

1112

28-37

670

910

1200

690

630

570

1455

1380

1328

32-40

785

1030

1400

780

710

640

1675

1590

1530

36-43

835

1180
