電動不銹鋼浮動球閥

電動不銹鋼浮動球閥

通用型號：Q941F/W

公稱通徑：DN15~300mm

壓力范圍：PN1.6MPa~6.4MPa

使用溫度：-29℃~200℃

適用介質：燃?xì)?、清水、溶劑、弱?

法蘭標準：GB/T9113-2010

結構形式：浮動直通式

閥體材質：不銹鋼CF8

驅動方式：電動、調節型、開關型


產品概述

電動不銹鋼浮動球閥是由智能型電動執行器和不銹鋼球閥裝配而成，采用軟密封結構。球閥流道為直通式，流阻小，流通能力強，介質滯留少。球閥的球心為不銹鋼，通過精細研磨使其光滑在開關的時候與密封面無間隙回轉確保閥門的密封性。通過以（220V、380V）電源電壓為驅動接受（4-20mA）工業信號，來推動閥桿帶動球心的旋轉來達到開關和調節。主要應用于然氣、清水、溶劑、弱酸、微腐性氣體、液體等輸送管道上作為介質流量的開關和調節。


產品特點

1、流體阻力小、球閥是所有閥類中流體阻力較小的一種，即使是縮徑 球閥，其流體阻力也相當小。

2、止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。

3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的壓力的增大而增大。

4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填 料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5、由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可以形成金屬接觸，確保閥桿密封。




主要零件材質

零件名稱 材料
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈

PTFE(聚四氟乙烯)、PPL(對位聚苯)

填料 V型PTFE四氟填料、柔性石墨

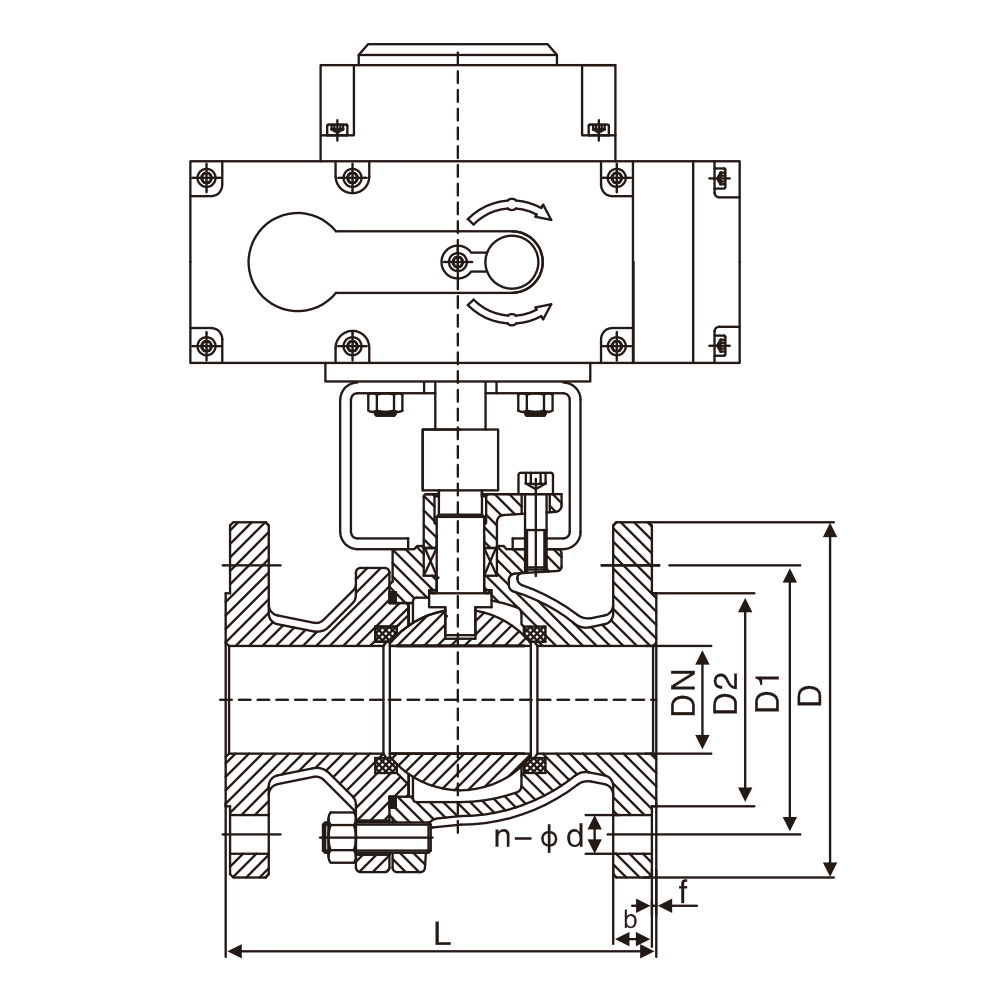

主要連接尺寸

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 配PSQ 275 280 287 312 312 325 335 365 400 420 440 470 545 580
配HQ 360 370 380 392 392 415 425 445 490 510 530 560 635 670
配361R 360 370 380 392 392 415 425 445 490 510 530 560 635 670
W 157 157 157 157 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.3MPa法蘭連接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36
