斜桿式罐底球閥（氣動）

斜桿式罐底球閥（氣動）

公稱通徑：DN25~DN200

公稱壓力：PN6/PN10/PN16/PN25/PN40;CL150/CL300

操作溫度：-29℃~593℃

流量特性：快開

泄漏等級：GB/T 13927-2008: AA、A

閥體材質：WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等

閥內件材質：304+ST/304+RTFE等

填料材質：PTFE, 柔性石墨



產品概述

      斜桿式罐底球閥是一種全通徑直通球閥，其球體只需旋轉90°就能實現閥的全開或全關。該球閥由閥體、球體、閥座，閥桿等零件組成，其閥體上部脖子與腔體直徑成一定角度傾斜，安裝執行機構可避免與反應釜干涉。整體外觀設計美觀，閥內件結構特殊，切斷性能優異，流體壓降損失較小，同時具有閥桿防飛，防火防靜電等功能，適合于液體、氣體等各種流體的切斷控制。


產品結構特點

      1、采用脫蠟精密鑄造工藝；

      2、閥門均為全流腔設計，流體壓降損失小，流通能力大

      3、采用高平臺直接安裝式設計，可調式隱形填料壓蓋，無需拆卸氣缸及其他任何零件即可調整填料預緊，根據工況可選配支架和傳動軸；

      4、防火結構設計；

      5、防靜電裝置；

      6、閥桿防吹出設計；

      7、帶壓力自動泄放設計；

      8、閥桿斜裝，執行機構轉90°安裝，可避免與釜底干涉；

      9、閥座均采用進口非金屬材料，多規格可選，溫度值Max高可達220℃；

      10、允許泄漏量：符合API598的要求，零泄漏；

      11、和管道連接有RF、RJ、FM等法蘭型式。

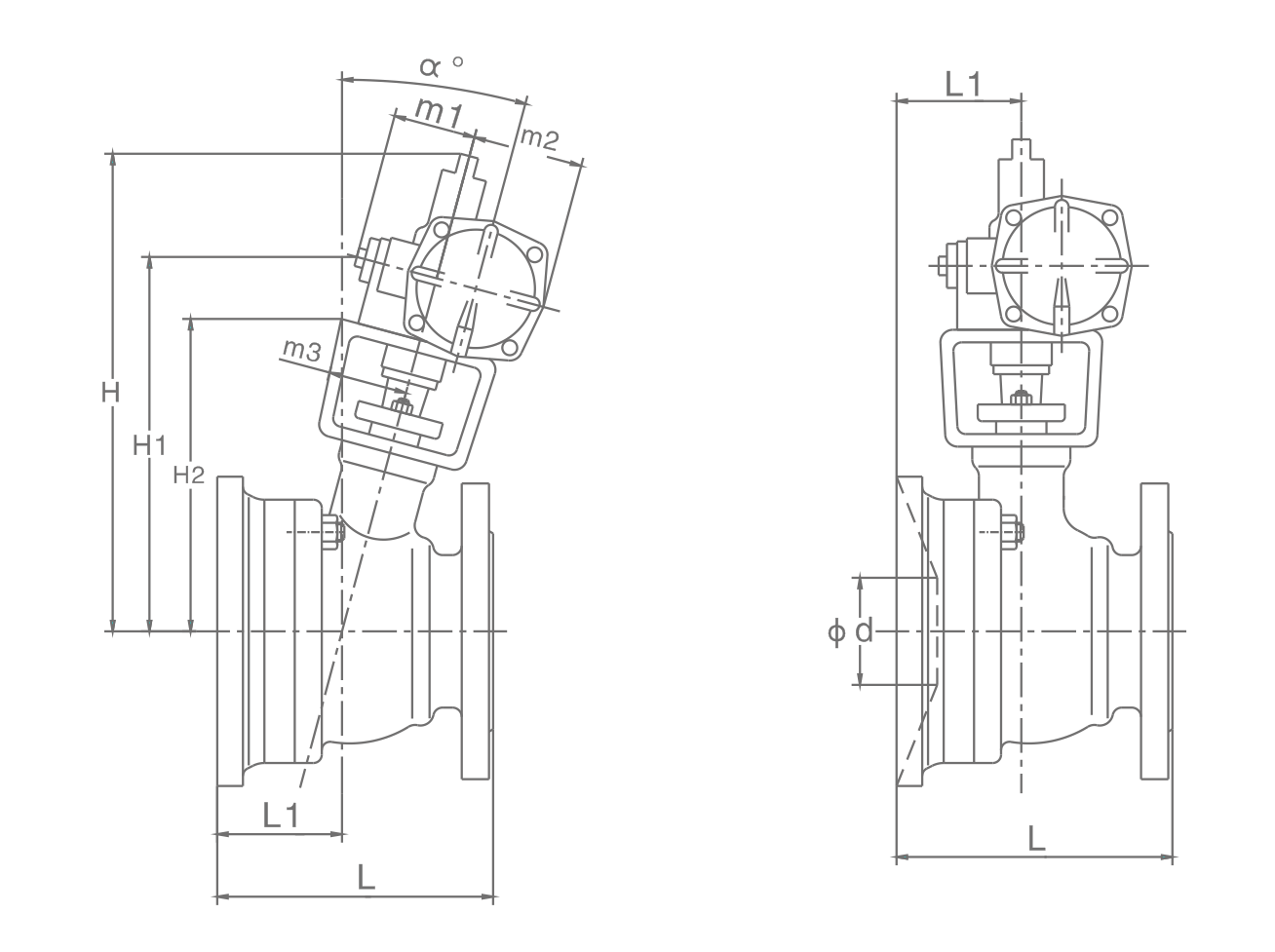

連接尺寸

尺寸

φd

φD

H

L

L1

W

t0

t1

m1

m2

20A

19

92

217

98

47

211

136

75

45

78

25

25

125

233

109

54

25

25

125

259

109

54



288



181



105



50



105

40

38

150

282

126

60

50

51

170

290

139

64

60

51

170

356

139

64



405



257



148



73



155

65

65

185

391

162

72

80

76

230

410

182

86

100

102

270

435

216

101

80

70

230

473

182

86



574



287



287



71



132

100

107

270

498

216

101

125

122

310

552

260

120

150

152

360

572

300

140

125

127

310

646

200

120



756



378



378



98



176

150

152

360

666

300

140

200

203

440

747

381

176

250

254

524

791

449

209

200

203

440

826

381

176

1060

530

530

118

232

250

254

524

870

445

209
